MÔ HÌNH ERD LÀ GÌ? HƯỚNG DẪN XÂY DỰNG VÀ ỨNG DỤNG TRONG DOANH NGHIỆP

Trong thời đại dữ liệu lên ngôi, mọi doanh nghiệp đều cần một hệ thống quản lý thông tin bài bản. Và mô hình ERD (Entity Relationship Diagram) chính là nền tảng quan trọng để kiến trúc nên hệ thống đó. Không chỉ dành riêng cho dân kỹ thuật, ERD là công cụ giúp lãnh đạo doanh nghiệp nhìn rõ dòng chảy dữ liệu, tổ chức vận hành hiệu quả và sẵn sàng cho chuyển đổi số. Cùng Trường doanh nhân HBR tìm hiểu chi tiết qua bài viết sau.

1. Mô hình ERD là gì?

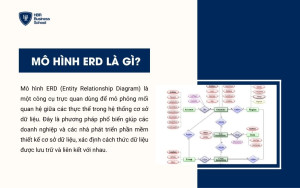

Mô hình ERD (Entity Relationship Diagram) là một công cụ trực quan dùng để mô phỏng mối quan hệ giữa các thực thể trong hệ thống cơ sở dữ liệu. Đây là phương pháp phổ biến giúp các doanh nghiệp và các nhà phát triển phần mềm thiết kế cơ sở dữ liệu, xác định cách thức dữ liệu được lưu trữ và liên kết với nhau.

ERD giúp doanh nghiệp dễ dàng hình dung cấu trúc cơ sở dữ liệu và các mối quan hệ giữa các thực thể trong hệ thống của họ. Việc sử dụng ERD mang lại nhiều lợi ích như giảm thiểu sự phức tạp trong việc quản lý dữ liệu và tối ưu hóa quy trình hoạt động.

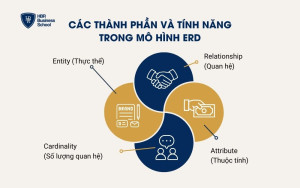

2. Các thành phần và tính năng trong mô hình ERD

Để khai thác triệt để sức mạnh của mô hình ERD, điều quan trọng là cần nắm vững 4 thành phần cốt lõi, mỗi thành phần đều đóng vai trò riêng trong việc chuẩn hóa, mô hình hóa và tối ưu dòng chảy thông tin trong tổ chức.

1 - Entity (Thực thể)

Entity (thực thể) là các đối tượng hoặc khái niệm mà doanh nghiệp muốn lưu trữ và quản lý trong cơ sở dữ liệu của mình. Các thực thể này có thể là các đối tượng vật lý như khách hàng, sản phẩm, đơn hàng, hoặc các khái niệm trừu tượng hơn, chẳng hạn như dịch vụ, hợp đồng, hoặc kế hoạch marketing. Mỗi thực thể sẽ được đại diện dưới dạng một khối trong sơ đồ ERD.

Ví dụ:

• Khách hàng là một thực thể trong hệ thống CRM của một công ty. Thực thể này sẽ bao gồm các thuộc tính như tên, địa chỉ email, số điện thoại, v.v.
• Sản phẩm là một thực thể trong hệ thống quản lý bán hàng, với các thuộc tính như tên sản phẩm, mã sản phẩm, giá cả.

Lý do các thực thể quan trọng là bởi vì chúng tạo nền tảng cho mọi thông tin mà doanh nghiệp cần lưu trữ và theo dõi. Việc xác định các thực thể trong một hệ thống giúp doanh nghiệp hiểu rõ những đối tượng nào cần được quản lý, từ đó xây dựng cơ sở dữ liệu phù hợp.

2 - Relationship (Quan hệ)

Relationship (quan hệ) thể hiện cách các thực thể liên kết với nhau trong hệ thống. Mối quan hệ này có thể đơn giản hoặc phức tạp, tùy thuộc vào cách mà các thực thể tương tác trong thực tế. Quan hệ giúp chỉ ra cách thức một thực thể tương tác hoặc phụ thuộc vào thực thể khác trong cơ sở dữ liệu.

Ví dụ:

• Quan hệ giữa khách hàng và sản phẩm có thể là "khách hàng mua sản phẩm". Mối quan hệ này cho thấy rằng khách hàng có thể mua một hoặc nhiều sản phẩm, trong khi mỗi sản phẩm có thể được mua bởi nhiều khách hàng khác nhau.
• Quan hệ giữa sản phẩm và đơn hàng có thể là "sản phẩm thuộc đơn hàng", chỉ ra rằng một sản phẩm có thể xuất hiện trong một hoặc nhiều đơn hàng.

Mối quan hệ này quan trọng vì nó xác định cách mà các dữ liệu liên quan đến nhau và cách thức thông tin được tổ chức trong cơ sở dữ liệu, giúp hệ thống hoạt động hiệu quả hơn.

3 - Attribute (Thuộc tính)

Attribute (thuộc tính) là các đặc điểm mô tả chi tiết về mỗi thực thể. Mỗi thực thể có thể có một hoặc nhiều thuộc tính để xác định các đặc điểm riêng biệt của nó. Các thuộc tính giúp cung cấp thêm thông tin chi tiết về các thực thể trong hệ thống, làm cho việc truy xuất và phân tích dữ liệu dễ dàng hơn.

Ví dụ:

• Thuộc tính của thực thể Khách hàng có thể bao gồm Tên, Số điện thoại, Email, và Địa chỉ.
• Thuộc tính của thực thể Sản phẩm có thể bao gồm Tên sản phẩm, Mã sản phẩm, Giá sản phẩm, và Mô tả.

Các thuộc tính này đóng vai trò quan trọng trong việc làm rõ các thông tin cần thiết cho việc phân tích và ra quyết định trong doanh nghiệp. Việc xác định đúng các thuộc tính giúp hệ thống dữ liệu trở nên chi tiết và hữu ích hơn.

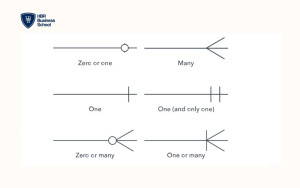

4 - Cardinality (Số lượng quan hệ)

Cardinality (số lượng quan hệ) quy định số lượng mối quan hệ mà một thực thể có thể tham gia với các thực thể khác. Cardinality giúp xác định cách thức dữ liệu được liên kết giữa các thực thể và là một phần quan trọng trong việc thiết kế cơ sở dữ liệu. Các loại cardinality phổ biến bao gồm:

• 1-1 (Một-một): Một thực thể trong nhóm này liên kết với một thực thể duy nhất trong nhóm khác.
• 1-N (Một-nhiều): Một thực thể trong nhóm này có thể liên kết với nhiều thực thể trong nhóm khác.
• N-M (Nhiều-nhiều): Một thực thể trong nhóm này có thể liên kết với nhiều thực thể trong nhóm khác, và ngược lại.

Ví dụ:

• Quan hệ 1-1: Một khách hàng có thể chỉ có một tài khoản khách hàng duy nhất trong hệ thống.
• Quan hệ 1-N: Một khách hàng có thể có nhiều đơn hàng, nhưng mỗi đơn hàng chỉ thuộc về một khách hàng.
• Quan hệ N-M: Một sản phẩm có thể được bán trong nhiều đơn hàng, và một đơn hàng có thể chứa nhiều sản phẩm.

Cardinality không chỉ giúp doanh nghiệp thiết kế cấu trúc cơ sở dữ liệu chính xác mà còn giúp quản lý mối quan hệ giữa các thực thể hiệu quả hơn. Việc xác định cardinality giúp tránh các vấn đề không mong muốn khi xây dựng cơ sở dữ liệu, như dữ liệu trùng lặp hoặc mất mát.

3. Một số ứng dụng của mô hình ERD trong thực tế

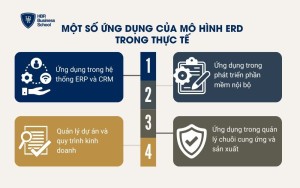

Việc áp dụng ERD không chỉ giúp chuẩn hóa hệ thống mà còn là bước đệm quan trọng trong hành trình chuyển đổi số. Dưới đây là những ứng dụng nổi bật nhất của mô hình ERD trong môi trường doanh nghiệp thực tiễn.

3.1. Ứng dụng trong hệ thống ERP và CRM

Trong bối cảnh dữ liệu khách hàng và hoạt động nội bộ ngày càng phức tạp, các doanh nghiệp sử dụng mô hình ERD để xây dựng các hệ thống quản trị như ERP (Enterprise Resource Planning) và CRM (Customer Relationship Management).

Cụ thể, ERD giúp:

• Xác định rõ các thực thể quan trọng trong doanh nghiệp như Khách hàng, Đơn hàng, Sản phẩm, Bộ phận, Nhân sự.
• Mô phỏng luồng dữ liệu giữa các bộ phận: từ tiếp thị, bán hàng, chăm sóc khách hàng, đến kế toán và kho vận.
• Chuẩn hóa cách lưu trữ và truy xuất thông tin trong hệ thống.

3.2. Ứng dụng trong phát triển phần mềm nội bộ

Đối với các doanh nghiệp tự phát triển phần mềm tùy chỉnh như phần mềm chấm công, tuyển dụng, hay hệ thống báo cáo KPI, ERD là công cụ bắt buộc phải có trong giai đoạn thiết kế ban đầu.

Lý do là bởi:

• ERD giúp kỹ sư backend định nghĩa rõ các bảng dữ liệu, mối liên kết giữa chúng và cấu trúc lưu trữ tối ưu.
• Giảm nguy cơ chồng chéo logic nghiệp vụ hoặc mất dữ liệu khi mở rộng hệ thống.
• Giúp các phòng ban không chuyên CNTT hiểu rõ dữ liệu của mình nằm ở đâu và liên kết ra sao.

3.3. Ứng dụng trong quản lý chuỗi cung ứng và sản xuất

Với các doanh nghiệp hoạt động trong lĩnh vực sản xuất, logistics, hoặc thương mại điện tử, việc quản lý chuỗi cung ứng hiệu quả phụ thuộc rất lớn vào khả năng kiểm soát luồng dữ liệu xuyên suốt.

ERD hỗ trợ mô hình hóa các thành phần của chuỗi như:

• Nhà cung cấp – Nguyên liệu – Sản phẩm – Kho hàng – Đơn đặt hàng – Giao nhận.
• Các điểm kiểm tra chất lượng, bảo trì thiết bị, dự báo tồn kho.

Từ đó, doanh nghiệp có thể:

• Tối ưu hóa lượng tồn kho, tránh thiếu hụt nguyên vật liệu.
• Cải thiện thời gian đáp ứng đơn hàng.
• Liên kết hiệu quả giữa các bộ phận từ sản xuất đến phân phối.

3.4. Quản lý dự án và quy trình kinh doanh

Ngoài các ứng dụng trong quản lý hệ thống và chuỗi cung ứng, ERD còn có thể giúp các doanh nghiệp quản lý các dự án và quy trình kinh doanh phức tạp. Khi các doanh nghiệp triển khai dự án mới hoặc cải thiện quy trình công việc, ERD có thể giúp xác định và tối ưu hóa các bước trong quy trình.

Lý do ứng dụng ERD trong quản lý dự án và quy trình kinh doanh:

• Tổ chức quy trình công việc: ERD có thể mô hình hóa các bước trong quy trình công việc, giúp các bộ phận hiểu rõ hơn về trách nhiệm và nhiệm vụ của mình.
• Quản lý dự án hiệu quả: Trong các dự án phức tạp, ERD giúp xác định các mối quan hệ giữa các nhiệm vụ, giúp các nhóm phối hợp và theo dõi tiến độ dự án dễ dàng hơn.

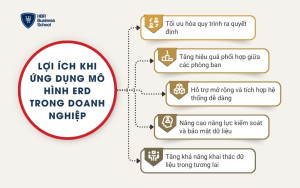

4. Lợi ích khi ứng dụng mô hình ERD trong doanh nghiệp

Dưới đây là những giá trị nổi bật nhất mà ERD có thể mang lại cho doanh nghiệp.

1 - Tối ưu hóa quy trình ra quyết định

Việc trực quan hóa mối quan hệ giữa các đối tượng như khách hàng, sản phẩm, nhân sự, hợp đồng,... giúp nhà quản lý hiểu được bức tranh tổng thể của tổ chức. Khi mọi dữ liệu được tổ chức logic và minh bạch, quá trình phân tích – đánh giá – đưa ra quyết định trở nên chính xác hơn.

2 - Tăng hiệu quả phối hợp giữa các phòng ban

Một vấn đề phổ biến trong doanh nghiệp là mỗi phòng ban sử dụng hệ thống dữ liệu riêng biệt, thiếu kết nối. Mô hình ERD đóng vai trò "bản đồ chung" giúp các bộ phận:

• Thấy được dữ liệu mình tạo ra ảnh hưởng như thế nào đến bộ phận khác.
• Hiểu rõ đầu vào – đầu ra của mỗi quy trình.
• Tránh chồng chéo hoặc bỏ sót thông tin.

Điều này đặc biệt quan trọng khi triển khai hệ thống liên phòng như CRM, ERP hoặc các công cụ BI (Business Intelligence).

3 - Hỗ trợ mở rộng và tích hợp hệ thống dễ dàng

Khi doanh nghiệp mở rộng chi nhánh, thêm sản phẩm mới hoặc triển khai phần mềm quản lý, một mô hình ERD rõ ràng sẽ giúp:

• Tích hợp dữ liệu mới mà không phá vỡ cấu trúc cũ.
• Giảm chi phí và thời gian lập trình lại hệ thống.
• Dễ dàng đào tạo nhân sự mới hiểu cấu trúc hệ thống hiện tại.

4 - Nâng cao năng lực kiểm soát và bảo mật dữ liệu

Khi mọi thực thể và mối quan hệ được minh bạch hóa, việc:

• Phân quyền truy cập dữ liệu
• Theo dõi luồng di chuyển dữ liệu
• Xác định lỗ hổng bảo mật

trở nên dễ dàng hơn nhiều. ERD là công cụ hỗ trợ giám sát dữ liệu không chỉ theo chiều kỹ thuật mà còn theo góc nhìn quản trị.

5 - Tăng khả năng khai thác dữ liệu trong tương lai

Một hệ thống dữ liệu chuẩn hóa theo mô hình ERD sẽ tạo nền tảng vững chắc để:

• Triển khai hệ thống báo cáo động (dashboard KPI)
• Phân tích hành vi khách hàng
• Ứng dụng AI và học máy trong quản trị

Nói cách khác, ERD là điểm khởi đầu cho doanh nghiệp trở thành tổ chức vận hành bằng dữ liệu (data-driven).

5. Hướng dẫn các bước xây dựng mô hình ERD cho doanh nghiệp

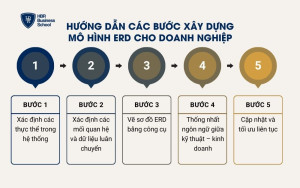

Dưới đây là 5 bước bài bản để xây dựng một mô hình ERD phù hợp với đặc thù tổ chức, đi kèm với phương pháp triển khai và công cụ hỗ trợ.

Bước 1: Xác định các thực thể trong hệ thống (con người, quy trình, dữ liệu…)

Mục tiêu: Xác định các đối tượng chính mà doanh nghiệp cần quản lý dữ liệu, có thể là con người, quy trình, tài sản, sản phẩm hoặc các khái niệm nghiệp vụ.

Cách thực hiện:

• Phân tích toàn bộ quy trình vận hành của doanh nghiệp (bán hàng, nhân sự, sản xuất, tài chính...).
• Ghi nhận các yếu tố mà doanh nghiệp cần lưu trữ thông tin: khách hàng, đơn hàng, nhân viên, nhà cung cấp, phiếu nhập kho, chứng từ,…
• Mỗi yếu tố này sẽ trở thành một “thực thể” trong ERD.

Ví dụ: Trong hệ thống quản lý bán hàng, các thực thể có thể gồm: Khách hàng, Sản phẩm, Đơn hàng, Nhân viên, Kho hàng.

Bước 2: Xác định các mối quan hệ và dữ liệu luân chuyển

Mục tiêu: Làm rõ mối quan hệ giữa các thực thể, nhằm thể hiện cách chúng tương tác với nhau trong quá trình vận hành.

Cách thực hiện:

• Với mỗi cặp thực thể, đặt câu hỏi: “Thực thể A có mối liên hệ gì với thực thể B?”, “Quan hệ này là một chiều hay hai chiều?”, “Số lượng tương tác là bao nhiêu?”.
• Ghi chú lại loại quan hệ: một – một (1:1), một – nhiều (1:N), nhiều – nhiều (N:M).

Ví dụ:

• Mỗi đơn hàng được tạo bởi một khách hàng → Quan hệ 1:N (một khách hàng – nhiều đơn hàng).
• Một sản phẩm có thể xuất hiện trong nhiều đơn hàng, và mỗi đơn hàng có thể chứa nhiều sản phẩm → Quan hệ N:M.

Lưu ý: Cần xác định rõ các dữ liệu sẽ luân chuyển theo hướng nào trong các mối quan hệ này.

Bước 3: Vẽ sơ đồ ERD bằng công cụ

Mục tiêu: Trực quan hóa hệ thống dữ liệu bằng sơ đồ, giúp các bộ phận cùng hiểu được cấu trúc tổng thể.

Cách thực hiện:

• Sử dụng các công cụ phổ biến như: Lucidchart, dbdiagram.io, Draw.io, Vertabelo hoặc MySQL Workbench.
• Mỗi thực thể được biểu diễn bằng một khung chữ nhật, chứa danh sách các thuộc tính (tên, mã, mô tả…).
• Mối quan hệ giữa các thực thể được biểu diễn bằng các đường nối, ghi rõ loại quan hệ (1:1, 1:N, N:M).
• Có thể sử dụng ký hiệu Crow’s Foot hoặc Chen để biểu diễn mức độ chi tiết tùy vào người đọc (kỹ thuật hoặc quản trị).

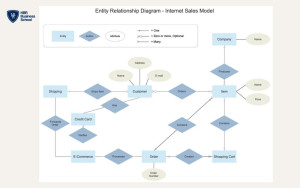

Ví dụ sơ đồ đơn giản:

• Khách hàng (Customer): ID, Tên, SĐT
• Đơn hàng (Order): Mã đơn, Ngày tạo, Tổng tiền
• Mối quan hệ: Một khách hàng – Nhiều đơn hàng (Customer 1:N Order)

Bước 4: Thống nhất ngôn ngữ giữa kỹ thuật – kinh doanh

Mục tiêu: Đảm bảo tất cả các bên liên quan đều hiểu rõ sơ đồ và cách áp dụng trong thực tế.

Cách thực hiện:

• Tổ chức buổi rà soát sơ đồ giữa kỹ thuật và các bộ phận nghiệp vụ.
• Làm rõ từng khái niệm: tên thực thể, định nghĩa mối quan hệ, ý nghĩa thuộc tính.
• Điều chỉnh lại tên gọi nếu cần: dùng ngôn ngữ quen thuộc với người dùng cuối (ví dụ: dùng “học viên” thay vì “user”).

Lưu ý: Không để sơ đồ chỉ dành riêng cho kỹ thuật sử dụng. Sơ đồ tốt là sơ đồ mà cả CEO, phòng ban, lẫn lập trình viên đều có thể đọc và hiểu được.

Bước 5: Cập nhật và tối ưu liên tục

Mục tiêu: Đảm bảo mô hình ERD luôn phản ánh đúng tình trạng thực tế và có thể mở rộng khi hệ thống thay đổi.

Cách thực hiện:

• Thiết lập quy trình kiểm tra định kỳ mô hình ERD: mỗi khi thay đổi quy trình, thêm chức năng, thêm trường dữ liệu mới.
• Đảm bảo có người chịu trách nhiệm chính về cập nhật mô hình (thường là trưởng phòng IT hoặc quản trị hệ thống).
• Khi thay đổi, luôn có bản lưu phiên bản cũ để đối chiếu khi cần.

Gợi ý quản trị: Nếu doanh nghiệp dùng hệ thống ERP/CRM, mô hình ERD cần đồng bộ với kiến trúc dữ liệu trong phần mềm đang triển khai.

Bạn đang tìm cách xây dựng một hệ thống marketing hiện đại, bài bản và có khả năng mở rộng? Khóa học "XÂY DỰNG HỆ THỐNG MARKETING HIỆN ĐẠI" sẽ giúp bạn làm chủ tư duy hệ thống, hiểu rõ cách kết nối giữa dữ liệu – quy trình – công cụ để thiết lập nền tảng marketing vận hành ổn định, đo lường hiệu quả và sẵn sàng tích hợp AI trong tương lai.

Tham gia ngay để chuyển đổi tư duy từ làm marketing thủ công sang quản trị bằng dữ liệu và hệ thống.

6. Một số điều cần lưu ý khi xây dựng mô hình ERD

Để ERD thực sự hữu ích và phù hợp với thực tiễn vận hành, người thiết kế cần tuân thủ một số nguyên tắc quan trọng ngay từ đầu. Những lưu ý dưới đây đóng vai trò như “chốt kiểm tra chất lượng” giúp tránh sai sót và nâng cao giá trị ứng dụng của ERD trong kinh doanh.

1 -  Luôn gắn mô hình ERD với mục tiêu kinh doanh

ERD không phải chỉ để vẽ cho đẹp, mà là công cụ phản ánh logic vận hành và mục tiêu dữ liệu của doanh nghiệp. Trước khi bắt đầu, hãy xác định:

• Mô hình này phục vụ cho hệ thống nào? CRM, ERP, quản lý đơn hàng hay phân tích khách hàng?
• Những thực thể nào thực sự có giá trị quản trị? Những mối quan hệ nào ảnh hưởng đến hiệu suất và trải nghiệm?

Khi ERD bám sát mục tiêu kinh doanh, nó không chỉ đúng về kỹ thuật mà còn có giá trị sử dụng lâu dài.

2 - Tránh mô hình hóa quá chi tiết hoặc quá sơ lược

Một lỗi phổ biến là vẽ quá nhiều thực thể, thuộc tính không cần thiết, khiến sơ đồ rối rắm, khó đọc và khó duy trì. Ngược lại, nếu mô hình quá sơ sài, bạn có thể bỏ sót các yếu tố quan trọng khiến hệ thống không vận hành được như dự kiến.

Nguyên tắc chung:

• Chỉ đưa vào mô hình những thực thể có chức năng rõ ràng và độc lập.
• Thuộc tính nên giới hạn ở mức phục vụ đúng nhu cầu vận hành hoặc báo cáo.
• Tránh mô tả cả những thông tin tạm thời, hiếm khi dùng hoặc không có giá trị quản trị.

3 - Không nên nhầm lẫn giữa thực thể và thuộc tính

Một lỗi phổ biến là việc mô tả một thực thể (ví dụ: nhân viên, sản phẩm) dưới dạng thuộc tính trong thực thể khác. Điều này làm sai lệch mô hình, khó mở rộng và không phản ánh đúng mối quan hệ trong hệ thống.

Ví dụ sai: Gán “tên nhân viên” làm thuộc tính trong bảng “Phòng ban” thay vì tách riêng “Nhân viên” thành thực thể độc lập.

4 - Đảm bảo chuẩn hóa dữ liệu

Chuẩn hóa giúp tránh trùng lặp dữ liệu, tăng hiệu suất hệ thống và giảm thiểu lỗi logic. Khi thiết kế ERD, cần đảm bảo ít nhất các cấp độ chuẩn hóa cơ bản (1NF, 2NF, 3NF).

Gợi ý: Xem xét tách các bảng chứa thông tin lặp lại thành bảng riêng biệt – ví dụ: danh sách các trạng thái đơn hàng, danh mục sản phẩm.

5 - Sử dụng công cụ chuyên nghiệp

Thay vì vẽ tay hoặc sử dụng PowerPoint, nên ưu tiên các công cụ chuyên biệt như:

• Lucidchart: Giao diện kéo thả trực quan, hợp tác nhóm dễ dàng.
• dbdiagram.io: Hỗ trợ viết sơ đồ ERD bằng cú pháp đơn giản, dễ xuất SQL.
• Draw.io: Miễn phí, tích hợp Google Drive.
• MySQL Workbench / ERBuilder: Dành cho kỹ thuật viên hoặc hệ thống thực thi.

Mô hình ERD không chỉ là một bản vẽ kỹ thuật, mà là bản đồ chiến lược giúp doanh nghiệp quản trị dữ liệu, quy trình và mối quan hệ nội bộ một cách có hệ thống. Dù bạn là lãnh đạo, chuyên viên vận hành hay kỹ sư hệ thống, hãy coi ERD như một công cụ định hướng – không chỉ cho hệ thống dữ liệu, mà còn cho sự phát triển dài hạn của toàn bộ tổ chức.
